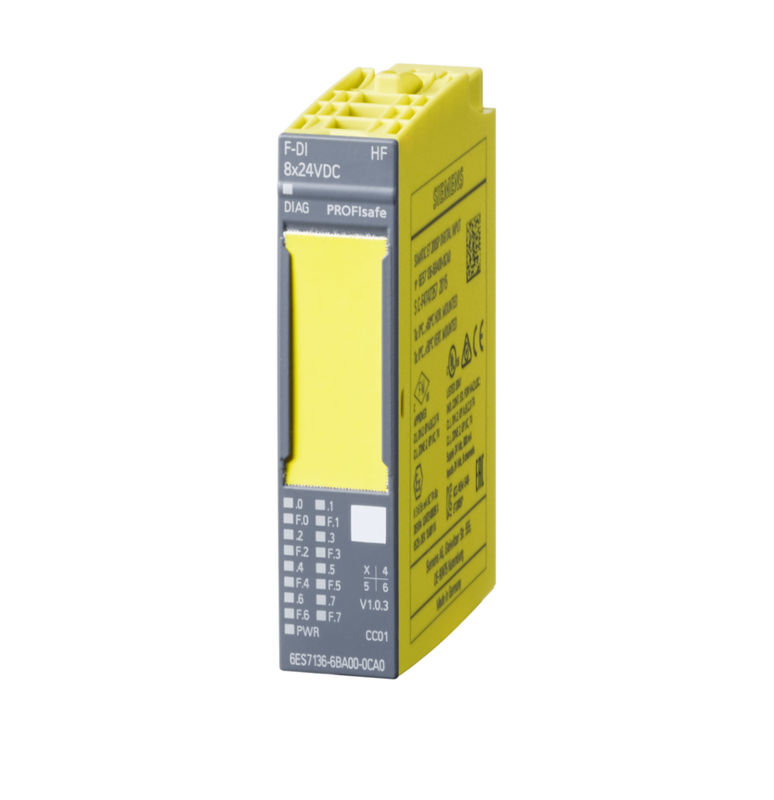

6ES7136-6BA01-0CA0 SIMATIC DP ET 200SP Ηλεκτρονική μονάδα 100% πρωτότυπη

Χρησιμοποιήσιμες μονάδες βάσης

Για μια ενιαία ή πολλαπλή σύνδεση, είναι διαθέσιμες μονάδες βάσης με κατάλληλο αριθμό τερματικών.

Ένα ελαφρύ BaseUnit ανοίγει μια νέα ομάδα φορτίου. Η παροχή ενέργειας στους αισθητήρες πρέπει να τροφοδοτείται μέσω αυτού του BU. Το πρώτο BU δίπλα στη μονάδα διεπαφής πρέπει πάντα να είναι ένα ελαφρύ BU.

Μια σκοτεινή BaseUnit προωθεί την παροχή ενέργειας του παρακείμενου φωτός BaseUnit στα αριστερά μέσω αυτοσυναρμολογούμενων λεωφορείων τάσης..

Όλες οι παραλλαγές που αντιστοιχούν στον τύπο BU της μονάδας Ε/Υ μπορούν να χρησιμοποιηθούν ως μονάδες βάσης.

Χρωματική ταυτοποίηση των τερματικών

Τα δυναμικά στα τερματικά της BaseUnit ορίζονται από τη μονάδα I/O.τα δυναμικά των τερματικών μπορούν να προσδιοριστούν με ειδικές για κάθε ενότητα ετικέτες με χρώμα για την πρόληψη σφαλμάτων καλωδίωσηςΗ ετικέτα με χρώμα που ταιριάζει με την αντίστοιχη μονάδα I/O ορίζεται από τον χρωματικό κωδικό CCxx της μονάδας I/O. Αυτός ο χρωματικός κωδικός εκτυπώνεται επίσης στο μπροστινό μέρος της μονάδας.

Στα BaseUnits με τα 10 εσωτερικά συνδυασμένα τερματικά AUX, αυτά μπορούν επίσης να αναγνωριστούν με ετικέτες κωδικοποίησης χρώματος.και κίτρινο/πράσινο.

Εναρμονισμένη με σύστημα προστατευμένη σύνδεση

Για τη σύνδεση των ασπίδων καλωδίων που εξοικονομεί χώρο και είναι βελτιστοποιημένη από άποψη ΗΜΚ, είναι διαθέσιμη σύνδεση ασπίδας που είναι γρήγορη και εύκολη στην τοποθέτηση.Αυτό αποτελείται από ένα στοιχείο σύνδεσης ασπίδας που μπορεί να συνδέεται με το BaseUnit και ένα τερματικό ασπίδας για κάθε μονάδαΗ σύνδεση χαμηλής αντίστασης με το λειτουργικό έδαφος (DIN rail) επιτυγχάνεται χωρίς πρόσθετη καλωδίωση από τον χρήστη.
